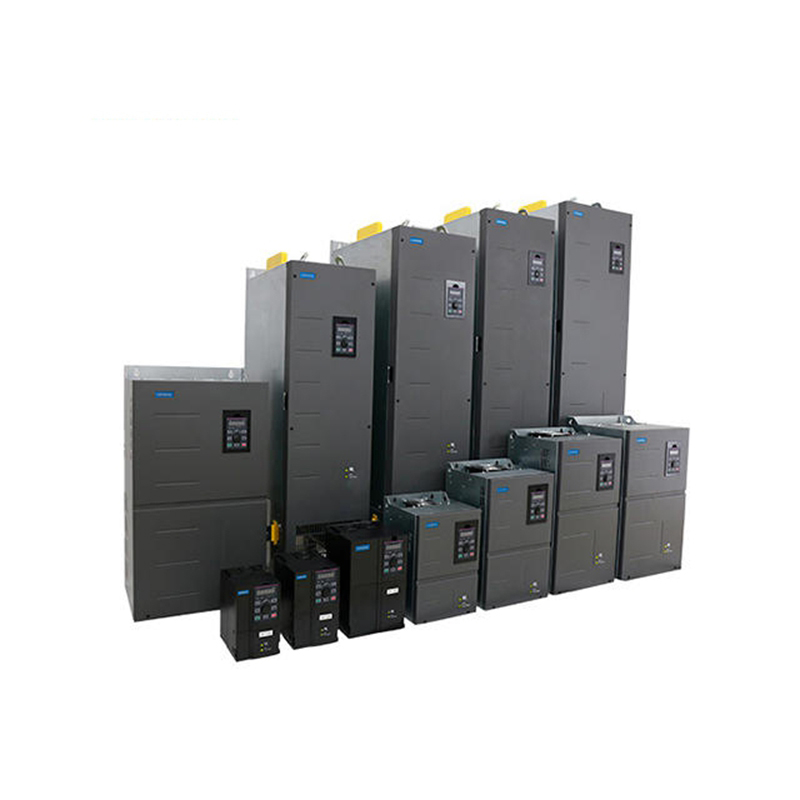

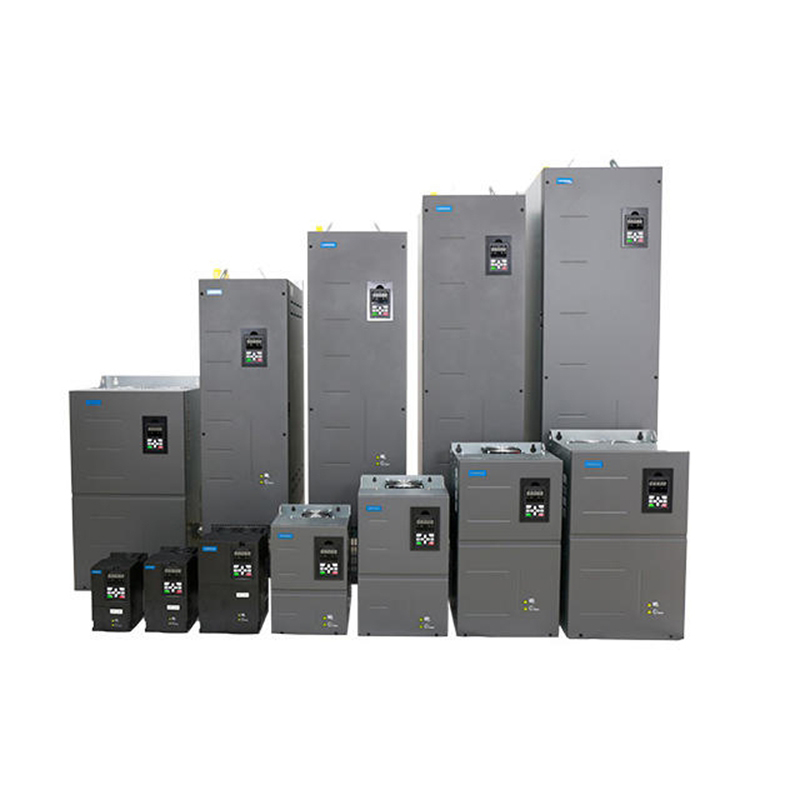

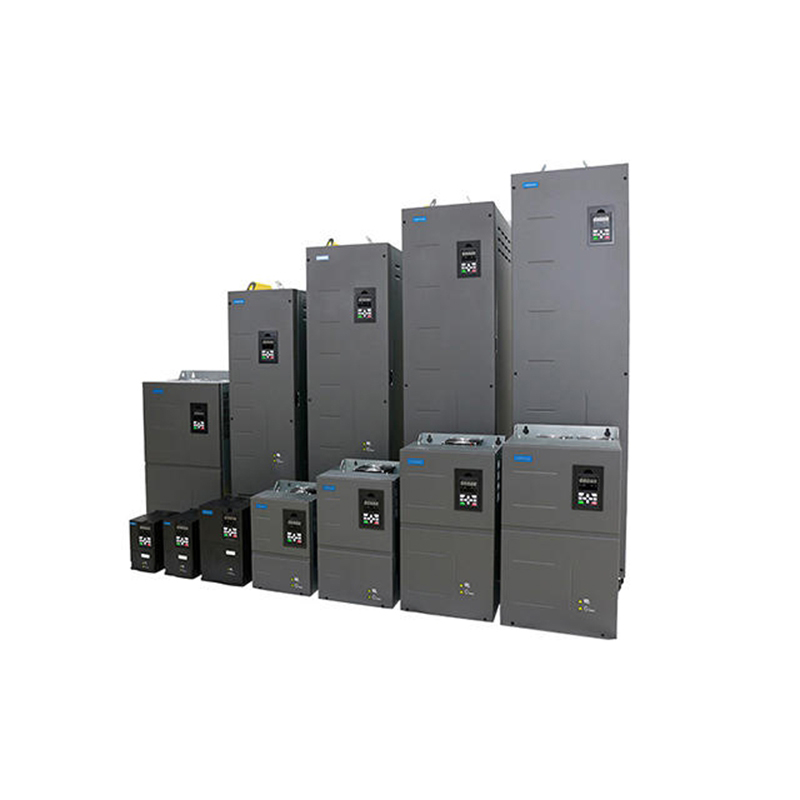

LS500E通用高性能矢量型变频器

状态：

型号：
LS500E
产品品牌：
LENSAIL

产品介绍

LS500E系列高性能同步电机驱动器，主要用于控制和调节三相交流同步电机的速度和转矩。LS500E 采用高性能的矢量控制技术，低速高转矩输出，具有良好的动态特性、超强的过载能力、具备用户可编程功能、通讯总线功能、支持多种PG 卡、组合功能强大，性能稳定，满足国际主流标准和认证。可用于及各种自动化生产设备的驱动。

产品特性及优点

1、更高的安全规格设计，满足CE，UL 、CUL认证、满足ROHS指令，符合国际标准的宽电压输入范围，满足包括欧洲，北美，印度等在内的380 ~ 480 V三相电网需求

2、更高的EMC规格设计,满足欧盟 C3，C2 等要求，对于 EMC 要求高的场合可以提供综合解决方案

3、精细化的结构设计，领先的技术平台, 37 kW以上机型内置 H级绝缘等级直流电抗器, 完善的制动回路方案，体积减少 30%

4、无编码器同步电机控制，让同步电机控制大众化

5、高性能矢量控制，稳速精度高，调速范围广，矢量控制下高速输出。

6、低速大转矩，转矩脉动小，提高设备低速控制性能

7、能够准确辨识永磁同步电动机参数，支持多种编码器，高精度闭环控制

8、瞬停不停功能、端子功能灵活多样化、内置自适应PID功能模块、整机保护更完善

9、通讯接口应用灵活、标准内置RS485通讯接口，支持多种通讯总线

10、长寿命设计,独立风道设计，抵抗各种严酷污染环境，整机热可靠性，整机温升测试，三防漆自动喷涂工艺，大余量降额设计，多种保护功能，确保整机高可靠性、长寿命运

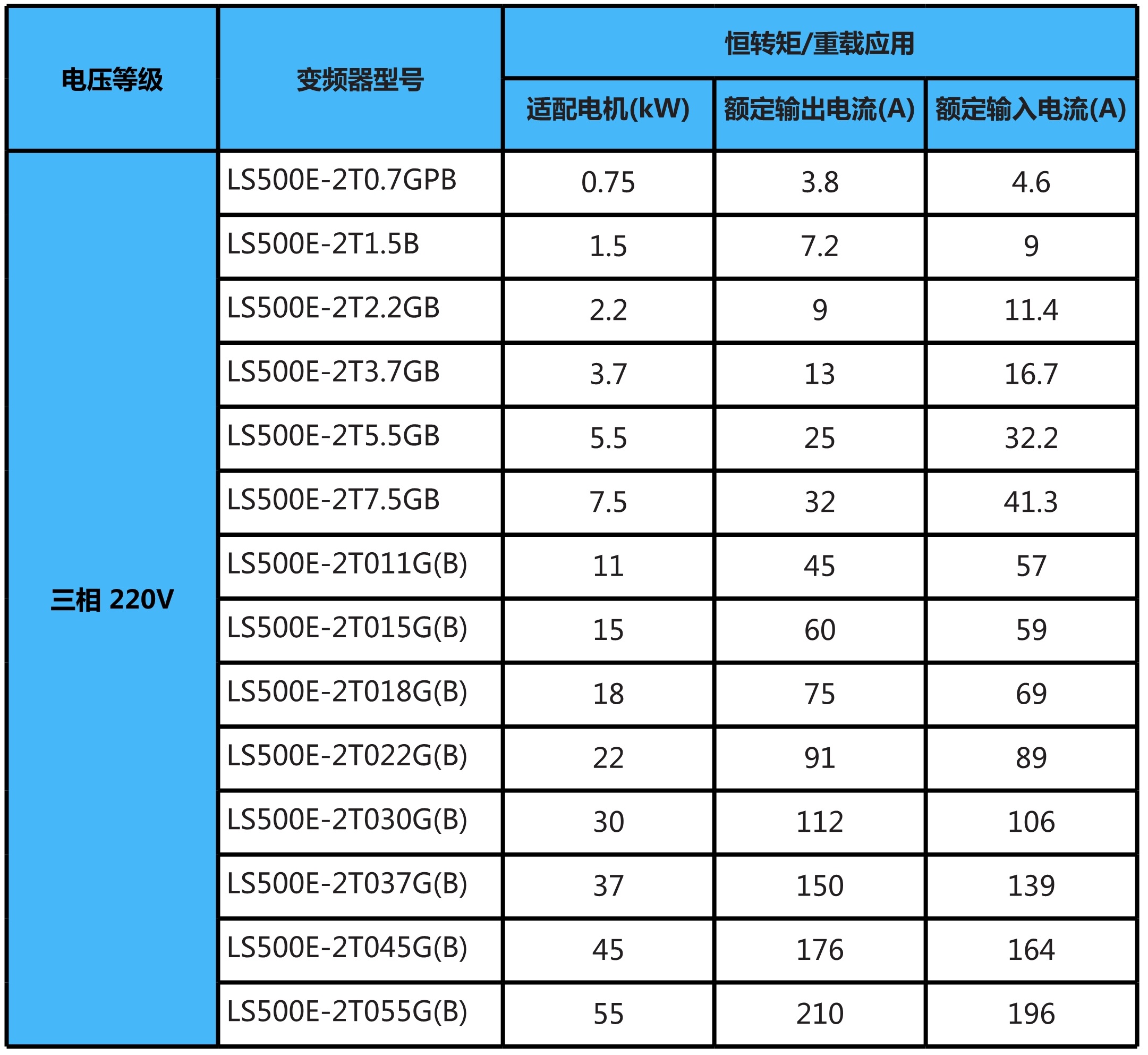

技术规格

项目		技术规格
基本功能	频率指令	数字设定：0.01Hz；模拟设定：最高频率×0.025%
	控制方式	V/f 控制
	转矩提升	自动转矩提升；手动转矩提升 0.1% ~ 30.0%。
	V/f 曲线	四种方式：直线型；多点型；完全 V/f 分离；不完全 V/f 分离。
	加减速曲线	直线或 S 曲线加减速方式；四种加减速时间，加减速时间范围 0.0 ~ 6500.0s。
	直流制动	直流制动起始频率：0.00Hz ~ 最大频率；制动时间：0.0s ~ 36.0s；制动动作电流值：0.0% ~ 100.0%。
	点动控制	点动频率范围：0.00Hz ~ 最大频率；点动加减速时间 0.0s ~ 6500.0s。
	简易 PLC、多段速运行	通过内置 PLC 或控制端子实现最多 16 段速运行。
	内置 PID	可方便实现过程控制闭环控制系统。
	自动电压调整（AVR）	当电网电压变化时，能自动保持输出电压恒定。
	过压过流失速控制	对运行期间电流电压自动限制，防止频繁过流过压跳闸。
	快速限流功能	最大限度减小过流故障，保护变频器正常运行。
	电流限定与控制	对运行期间电流自动限制，防止频繁过流跳闸。
个性化功能	瞬停不停	瞬时停电时通过负载回馈能量补偿电压的降低，维持变频器短时间内继续运行。
	快速限流	避免变频器频繁的出现过流故障。
	虚拟 IO	五组虚拟 DIDO，可实现简易逻辑控制。
	定时控制	定时控制功能：设定时间范围 0.0min ~ 6500.0min。
	多电机切换	两组电机参数，可实现两个电机切换控制。
	多线程总线支持	支持四种现场总线：Modbus、Profibus-DP、CANlink、CANopen
	电机过热保护	选配 IO 扩展卡 1，模拟量输入 AI3 可接受电机温度传感器输入（PT100、PT1000）
	多编码器支持	支持差分、开路集电极、UVW、旋转变压器等
	强大的后台软件	支持变频器参数操作及虚拟示波器功能；通过虚拟示波器可实现对变频器内部的状态监视。
运行	运行指令	操作面板给定、控制端子给定、串行通讯口给定。可通过多种方式切换
	频率指令	10 种频率指令：数字给定、模拟电压给定、模拟电流给定、脉冲给定、串行口给定。可通过多种方式切换
	辅助频率指令	10 种辅助频率指令。可灵活实现辅助频率微调、频率合成
	输入端子	标准： 5 个 DI 端子，其中 1 个支持最高 100kHz 的高速脉冲输入； 2 个 AI 端子，1 个仅支持 0 ~ 10V 电压输入，1 个支持 0 ~ 10V 电压输入或 0 ~ 20mA 电流输入扩展能力： 5 个 DI 端子； 1 个 AI 端子，支持 -10V ~ 10V 电压输入，且支持 PT100/PT1000
	输出端子	标准： 1 个高速脉冲输出端子（可选为开路集电极式），支持 0 ~ 100kHz 的方波信号输出 1个 DO 端子 1 个继电器输出端子 1 个 AO 端子，支持 0 ~ 20mA 电流输出或 0 ~ 10V 电压输出扩展能力： 1个 DO 端子 1 个继电器输出端子 1 个 DO 端子，支持 0 ~ 20mA 电流输出或 0 ~ 10V 电压输出
显示与键盘操作	LED 显示	显示参数
显示与键盘操作	按键锁定和功能选择	实现按键的部分或全部锁定，定义部分按键的作用范围，以防止误操作
保护功能	缺相保护	输入缺相保护，输出缺相保护
	瞬间过电流保护	在额定输出电流的 250% 以上时停机
	过压保护	主回路直流电压在 820V 以上时停机
	欠压保护	主回路直流电压在 350V 以下时停机
	过热保护	逆变桥过热时会触发保护
	过载保护	130% 额定电流运行 60s 停机
	过流保护	超过变频器 2.5 倍额定电流停机保护
	制动保护	制动单元过载保护，制动电阻短路保护
	短路保护	输出相间短路保护，输出对地短路保护
环境	使用场所	室内，不受阳光直晒，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等
	海拔高度	1000m 以下使用无需降额，1000m 以上每升高 100m 降额 1%，最高使用海拔为 3000m ( 注：0.4~3kW 驱动器最高使用海拔为 2000m，如需使用到海拔 2000m 以上请联系厂家 )
	环境温度	-10℃ ~ +40℃，温度超过 40℃时需要降额使用，环境温度每升高 1℃降额 1.5%，最高使用环境温度为 50℃
	湿度	小于 95%RH，无水珠凝结
	振动	小于 9.8m/s2（1G）
	存储温度	-20℃ ~ +60℃
